Présentation des stations météorologiques installées


 Station météorologique d'Aigrefeuille d'Aunis

Localisation:

Ma station se trouve à l'entrée d'Aigrefeuille, sur la gauche en arrivant de Croix Chapeau, dans la rue du Chiloup. Son altitude est de 20m au-dessus de la mer.


Agrandir le plan



Matériel utilisé: Station Vantage Pro 2 sans fils de la marque Davis.

Elle dispose de plusieurs capteurs extérieurs:
- Thermomètre (en abri ventilé normalisé, avec pas de mesure de 10 à 15sec)
- Hygromètre  (en abri ventilé normalisé, avec pas de mesure de 10 à 15sec)
- Anémomètre (direction, vitesse moyenne et rafale maxi du vent avec un pas de mesure de 2.5sec.)
- Pluviomètre (pas de 0,2 mm à augets basculants)

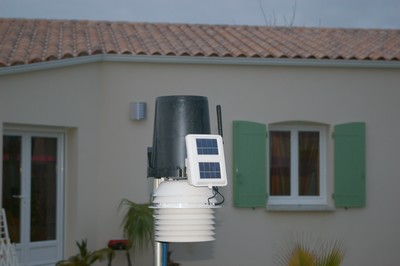

Ensemble de capteurs électronique thermo/hygro/pluvio DAVIS. La sonde thermomètre et humidité ce trouve dans l'abri à coupelles anti-radiations.

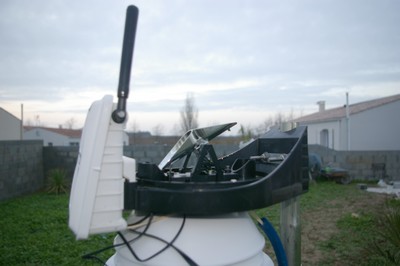

Les augets basculants du pluvio. 1 basculement= 0.2mm.

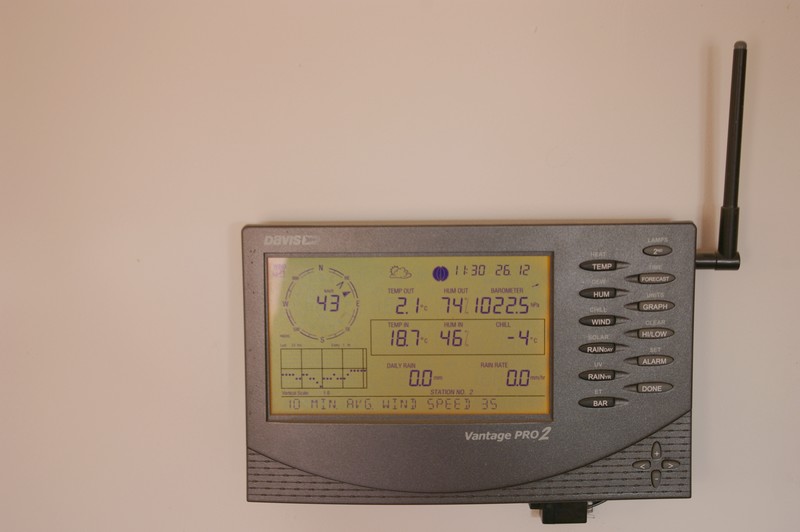

Console intérieure de réception des informations.

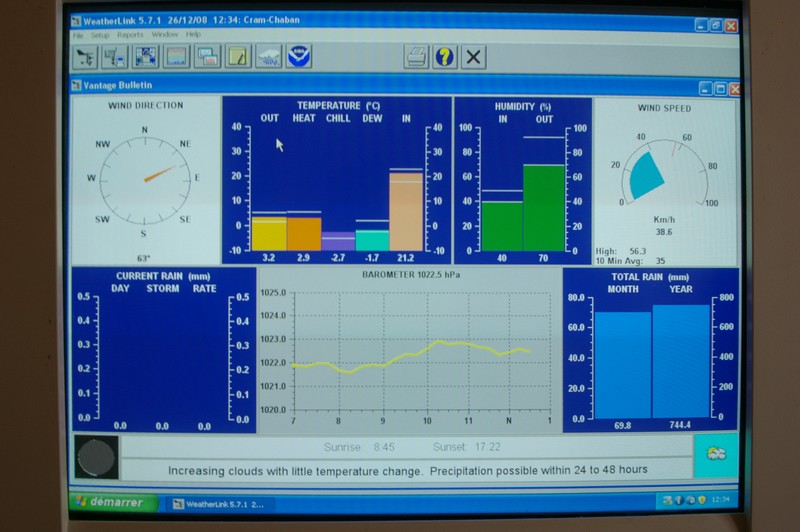

Informations transmises sur le logiciel pour l'envoi sur internet.

Installation:

Le mât de l'anémomètre est un mât de 10m téléscopique en aluminium de la marque WIMO. Il est fixer d'abord par le bas au pignon principale de la maison avec deux support antenne avec bride, fixer au cellement chimique dans du parpaing. Il est ensuite haubanner sur trois étages à intervals de 2m pour éviter toute casse et balancement prononcé. L'anémomètre se trouve à environ 13m.

L'ensemble des capteurs pluvio/thermo/hygro se trouve au milieu du jardin à 1.60m du sol. L'acquisition fin novembre d'un kit de ventilation mécanique (air propulsée par un petit ventilateur sur la sonde de température/hygro qui provoque un brassage de l'air et donc une stabilisation des mesures et évite une surchauffe), me permet cette installation dans le jardin.

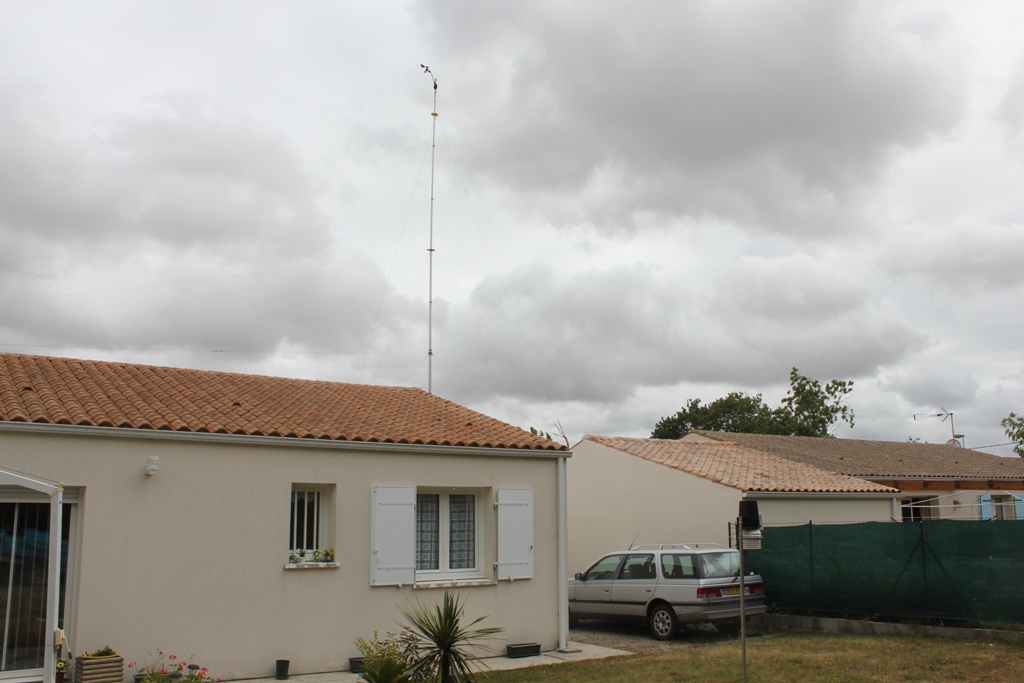

Vue d'ensemble de l'installation. En arriere plan, le mât télèscopique de 10m de chez WIMO.

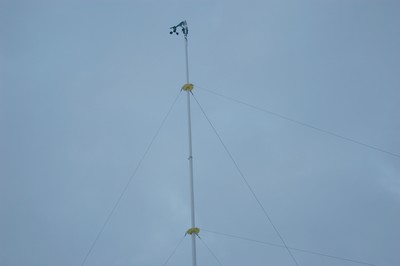

Zoom sur le haut du mât avec l'anémometre DAVIS en haut. Hauteur 11m.



Le château d'eau

D'une hauteur de 42m, il surplombe la commune offrant une vue totalement dégagée sur 360°, autant dire l'idéal pour un anémomètre car évitant tout obstacles.

Celui-ci est fixé sur un mât d'antennes de 2m au dessus du toit. Les mesures sont envoyées par un boitier sans fil qui envoi les données à la console de réception par ondes radio 800m plus loin!



Cliquer sur l'image pour agrandir

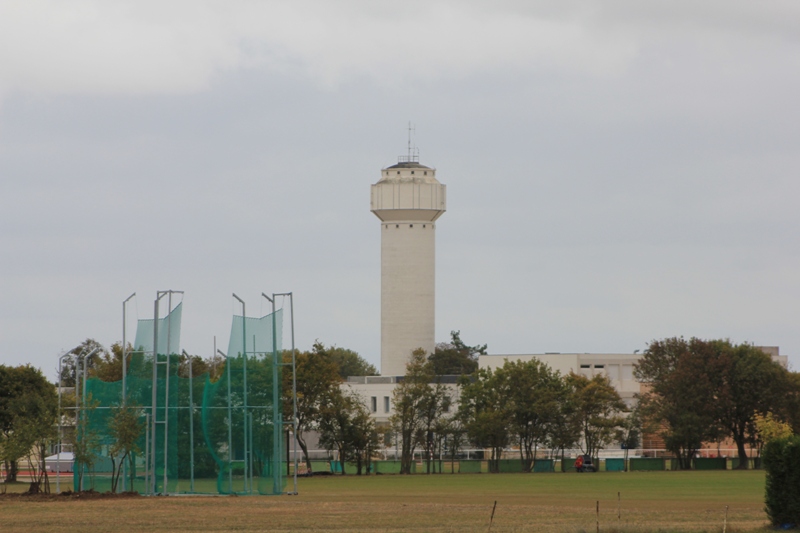

Le chateau d'eau d'Aigrefeuille d'Aunis situé au coeur de la commune

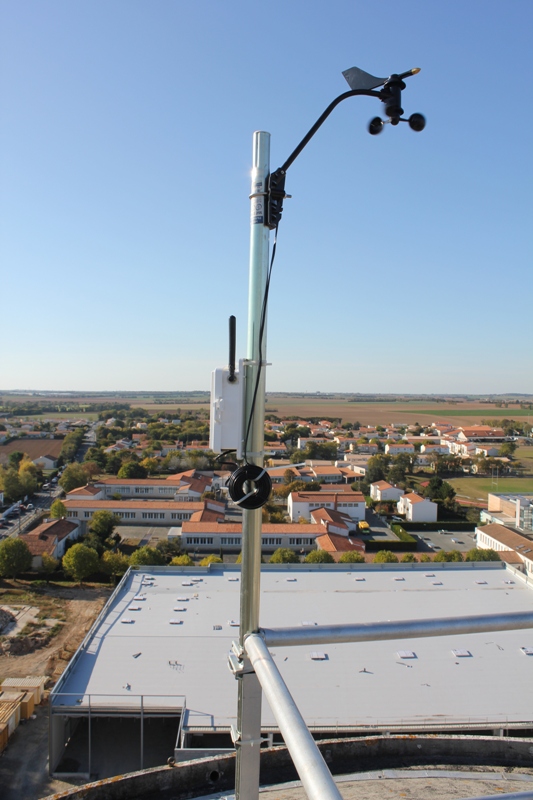

Installation de l'anémomètre et son boitier solaire pour la transmission sans fil à 42m du sol




"Je remercie tout particulèrement le maire d'Aigrefeuille ainsi que le responsable du service des eaux de la RESE pour leur aimable autorisation pour cette installation."



Station météorologique de Montroy

Localisation:

Matériel utilisé: Station Vantage Pro 2 sans fils de la marque Davis.

Elle dispose de plusieurs capteurs extérieurs:
- Thermomètre (en abri normalisé, avec pas de mesure de 10 à 15sec)
- Hygromètre  (en abri normalisé, avec pas de mesure de 10 à 15sec)
- Anémomètre (direction, vitesse moyenne et rafale maxi du vent avec un pas de mesure de 2.5sec.)
- Pluviomètre (pas de 0,2 mm à augets basculants)

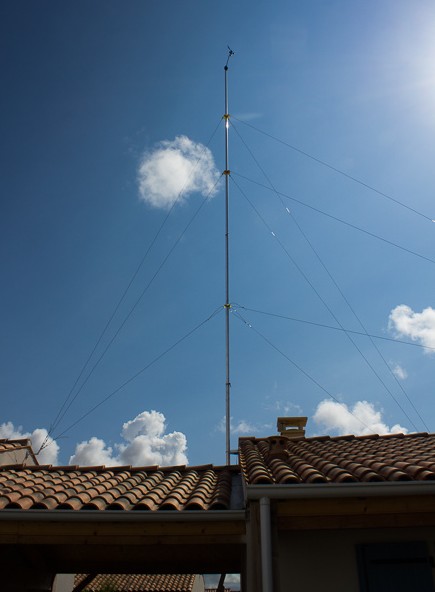

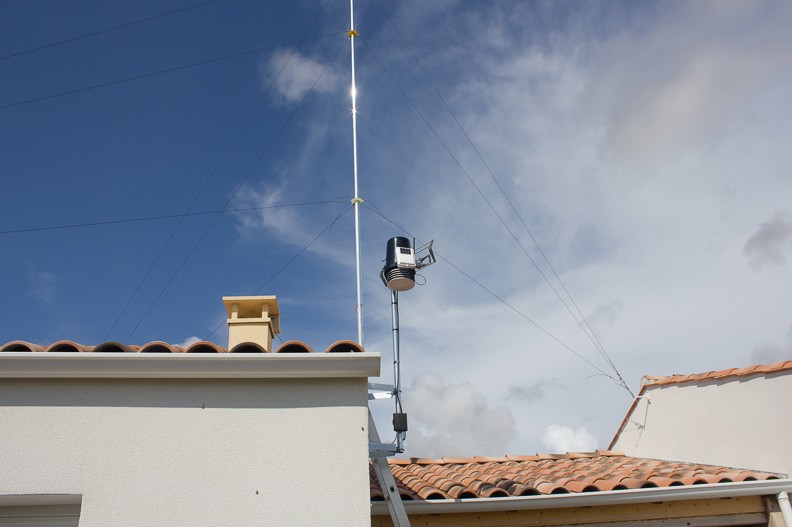

Vue d'ensemble de l'installation. Le mât télèscopique de 10m de chez WIMO.

Ensemble de capteurs électronique thermo/hygro/pluvio DAVIS. La sonde thermomètre et humidité ce trouve dans l'abri à coupelles anti-radiations.

Installation:

Le mât de l'anémomètre est un mât de 10m téléscopique en aluminium de la marque WIMO. Il est fixer d'abord par le bas au pignon principale de la maison avec deux support antenne avec bride, fixer au cellement chimique dans du parpaing. Il est ensuite haubanner sur trois étages à intervals de 2m pour éviter toute casse et balancement prononcé. L'anémomètre se trouve à environ 12m.

L'ensemble des capteurs pluvio/thermo/hygro se trouve à 1.50m au dessus du toit dans un abri à coupelle. Cet abri est à ventilation naturel. Les coupelles laissent passer l'air à l'intérieur.
